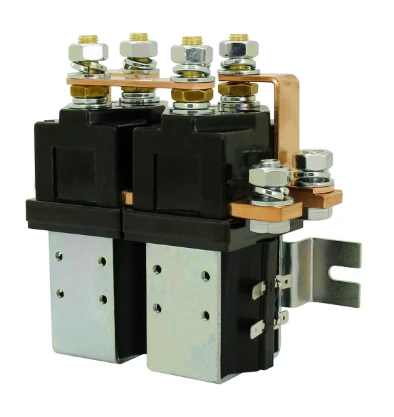

Los contactores ASW200-2Z han sido diseñados para cargas de corriente continua, particularmente motores utilizados en vehículos eléctricos como camiones industriales,
tractores de aeropuerto, etc.
Tienen contactos principales de doble rotura con puntas de contacto de aleación de plata, que son resistentes a la soldadura, al desgaste y tienen una conductividad excelente.
El circuito de contacto principal del ASW200-2Z, diseñado para la inversión del motor, es tal que tiene un dispositivo de seguridad incorporado, de modo que si ambas bobinas se energizan simultáneamente, la disposición de los contactos es un circuito abierto.
Instalación: El montaje se realiza mediante el soporte de montaje suministrado.
| Marca: AK/AOKAI
Nombre: Contactor de CC Modelo: ASW200-2Z Voltaje de bobina disponible: 12V/24V/48V/60V/72VCorriente nominal: 200A Dimensión: 109*63,5*127mm |
1. PRESUPUESTO
Tensión nominal de la bobina |
12V/24V/48V/60V/72V CC |
|
Corriente nominal del circuito principal (A) |
200A |
|
Caída de voltaje de contacto del circuito principal (carga: 200 A) |
Menor o igual a 80mV |
|
Bajo (20±5) grados, voltaje de entrada-de enfriamiento |
Menor o igual al 70% |
|
Bajo (20±5) grados, caída de voltaje de enfriamiento- |
Mayor o igual al 5%, Menor o igual al 40% |
|
Rango de fluctuación aceptable del voltaje de la bobina |
±20% |
|
Tiempo de entrada-(N/O contactos para cerrar) |
Menor o igual a 30 ms |
|
Hora de abandono-(N/O contactos para abrir) |
Menor o igual a 30 ms |
|
El tiempo máximo de desconexión de los contactos |
Menor o igual a 5 ms |
|
Resistencia de aislamiento |
100 MΩ (500 VCC) |
|
Rigidez dieléctrica |
50Hz/60Hz 1000VCA/1min |
|
Sobrecarga de corriente |
Menor o igual a 7Ie, Menor o igual a 1s |
|
Consumo de energía de la bobina (W) |
Menor o igual a 20.0W |
|
Vida eléctrica |
60.000 veces |
|
Vida mecánica |
200 mil veces |
|
Modo de trabajo |
Continuo |
|
Formulario de contacto |
2 NA y 2 NC |
|
Material de contacto |
AgCdO/AgCuO |
|
Carga nominal de contacto auxiliar (piezas opcionales) |
2A/48 VCC, 5A/24 VCC |
|
Norma técnica |
GB14048.4-2010 |
2. ENTORNO DE USO
Altitud |
Menos o igual a 2Km |
temperatura ambiente |
-25~+55 grados |
|
Protección internacional |
IP40 |
Tipo de instalación |
III |
|
forma de instalar |
Cualquier |
Vibración |
3,5 g (10 ~ 200) Hz, 1/2 onda sinusoidal (encendido) |
|
Choque |
(60-100) veces/min Aceleración Menor o igual a 4g |
|
|

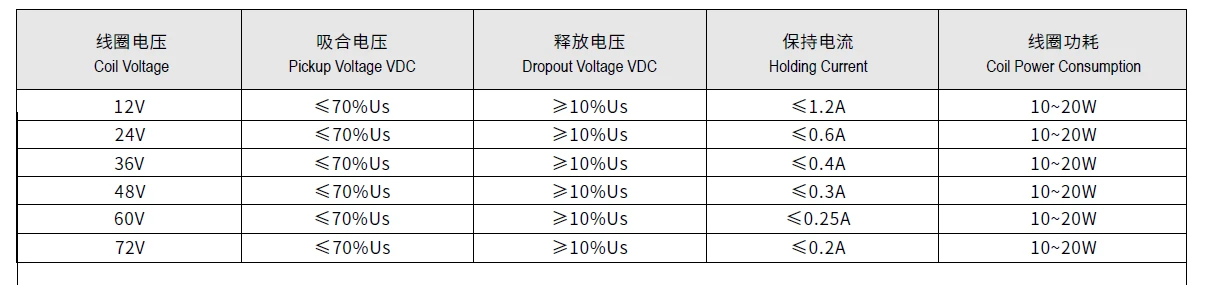

3. PARÁMETROS DE LA BOBINA ASW200S2Z
4. CODIFICACIÓN DEL MODELO

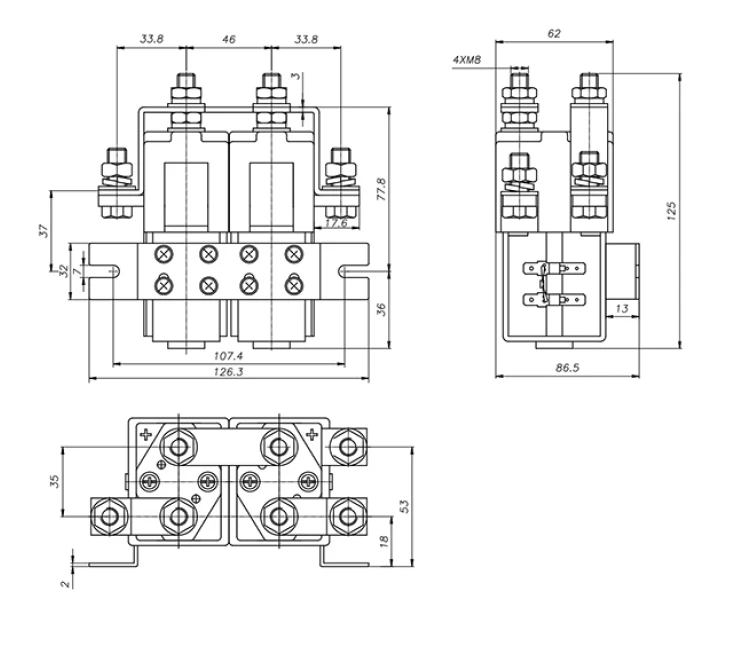

5. DIAGRAMA DE INSTALACIÓN

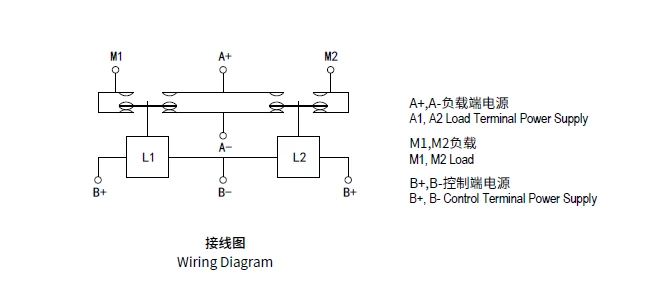

6. DIAGRAMA ESQUEMÁTICO
