Descripción del producto

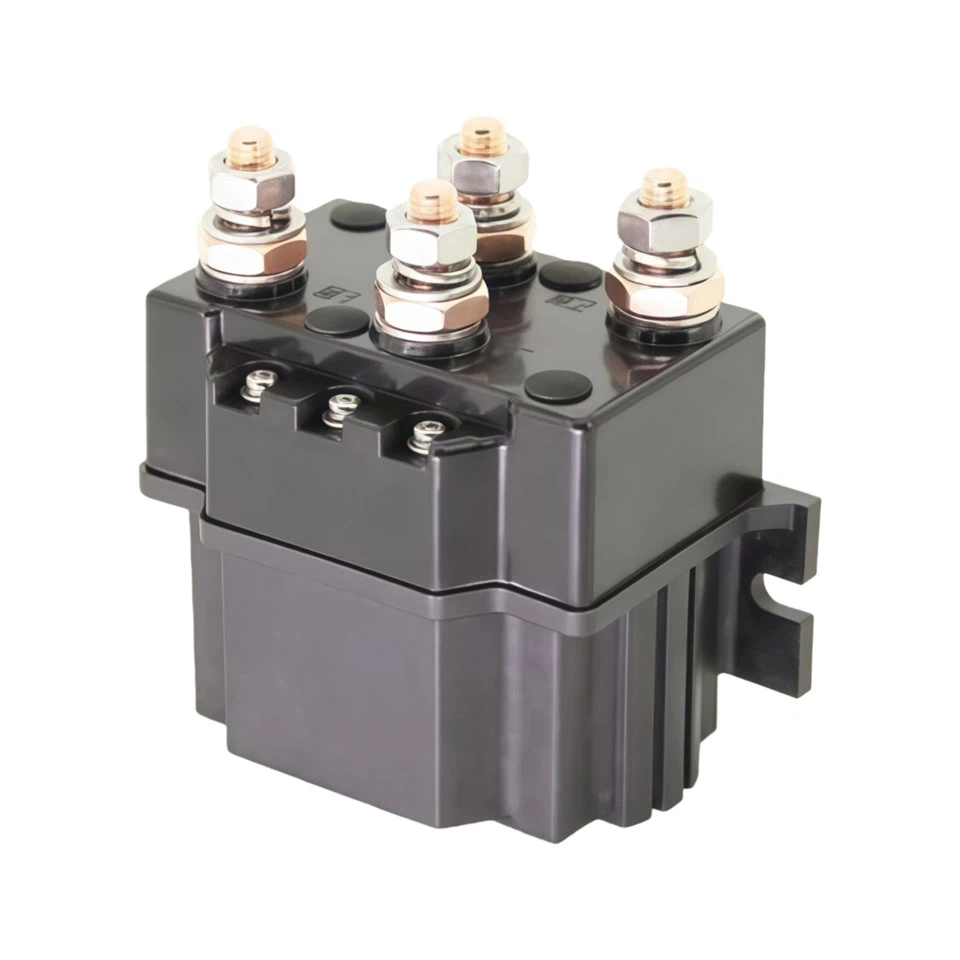

ADC 400-DE DC88P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400 A 2NO + 2NC DPDT Cortocircuito - CC del deber de la hora que invierte Contacto r
El ADC400-DE-CS es nuestro nuevo producto de actualización. Debajo están las partes que mejoran,
En comparación con el viejo tipo, utilizamos el BMC para la capa exterior del nuevo, lo que aumenta la resistencia de la cáscara, y mejora la resistencia a la temperatura de deformación. El material de la antigua es la baquelita, fácil de romper.
Mejorar el diseño para realzar la función del impermeable, ahora el grado impermeable puede ser IP67.
Utilizando el soporte de montaje integral firme, cuyo material es nylon aeronáutico reforzado, evite de manera efectiva que el cableado toque el soporte metálico como el antiguo.
Todas las partes expuestas se utilizan los tornillos de cobre o de acero inoxidable para evitar la oxidación. El fondo se ensambla con cuatro tornillos de cabeza avellanada de acero inoxidable, lo que mejora el equilibrio del contactor.
Marca: AK / AOKAI Trabajo: Intermitente |
|
ESPECIFICACIÓN
Voltaje nominal de la bobina | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, etc. |
Corriente nominal del circuito principal (A) | Intermitente 400A |
Caída del voltaje del contacto del circuito principal (carga: 100A) | ≤80mV |
Bajo (20 ± 5) ℃, Tensión de enfriamiento | ≤ 70% |
Bajo (20 ± 5) ℃, voltaje de desconexión de enfriamiento | ≥5%, ≤40% |
Fluctuación aceptable Rango de voltaje de la bobina | ± 20% |
Tiempo de inserción (contactos N / O para cerrar) | ≤ 30ms |
Tiempo de abandono (N / O Contactos para abrir) | ≤20ms |
El tiempo de desconexión máximo de los contactos | ≤ 5ms |
Resistencia de aislamiento | ≥50MΩ |
Resistencia dieléctrica | 50Hz / 60Hz 1000VAC / 1min |
Corriente de sobrecarga | ≤7Ie, ≤1s |
Consumo de energía de la bobina (W) | Intermitente ≤ 28.0W |
Vida Eléctrica | 5.000 veces intermitente |
Vida mecánica | 300 mil veces |
Modo de trabajo | Intermitente |
Formulario de contacto | 2 NO y 2 NC |
Material de contacto | AgCdO / AgCuO |
Inicio de la corriente | ≤4A |
Estándar técnico | GB14048.4-2010 |
AMBIENTE DE USO
Altitud | ≤ 2Km | Temperatura ambiente | -25 ~ + 55 ℃ |
Grado de protección internacional | IP67 | Tipo de instalación | III |
Camino a instalar | Alguna | Vibración | 2.5g (5 ~ 50) Hz |
Impacto | 50g, 11ms (onda media sinusoidal) | ||
DIAGRAMA ESQUEMÁTICO
DIAGRAMA DE INSTALACIÓN
